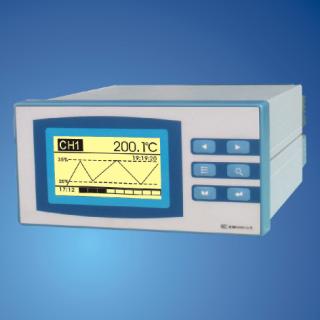

迷你型调节记录仪的详细介绍

ZY-8103迷你型调节记录仪具有3路万能模拟量输入、1路频率量输入、1路模拟量输出、4路继电器输出、支持2路时间比列输出和1路配电输出，可实现信号采集、显示、处理、记录、报警、配电和PID调节、自整定等功能；采用RS-232/RS-485通讯接口，可实现远程监控。
    ZY-8103迷你型调节记录仪专用于中小型工艺装置的温度、压力及其他参数的单回路控制。可应用在冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。

技术资料

主要参数：
◆ 通道数：3路万能信号输入，1路频率量信号输入，占用模拟量输入通道。
◆ 串模抑制比：60dB（1,000:1）， 共模抑制比：120dB（1,000,000:1），源内阻100Ω。
◆ 记录间隔: (1-240)秒共9种记录间隔可选。采样周期: 1s，即1s内对各通道均采样1次。
◆ 隔离：全隔离型，输入通道和输入通道之间隔离电压大于250VAC，输入通道和地之间隔离电压大于500VAC。
◆ 供电：宽范围的交流电源供电。电压：220VAC±10%；频率：50 Hz±5%；*大功耗：10VA。
◆ 配电规格：30mA，24 VDC。
◆ 报警输出：*多4通道，继电器常开触点，触点容量3A/250VAC（阻性负载）。
◆ 实时时钟:采用硬件实时时钟，掉电后由锂电池供电，*大时钟误差±1min/月。
◆ 掉电保护:所有数据保存在RAM存储器中，有后备电池，确保所有历史数据及组态参数不会因掉电而丢失。
◆ 通讯接口: RS-485通讯接口与主机隔离，隔离电压大于500VAC。提供RS-485和RS-232C两种通讯接口供用户选择。
◆ 通讯协议: 采用R-Bus通讯协议，通讯波特率有4种可选，即1200 bps、9600 bps、19200 bps或57600bps。 ◆ 校验方式有无校验、奇校验、偶校验、常0、常1五种。
◆ 存储器容量: 内部使用3MBit的RAM记录数据，每个通道1MBit。
◆ 显示： 采用128×64点阵图形液晶显示 ，LED背光。
◆ 外型尺寸：160mm×80mm×150mm。开孔尺寸： 152mm×76mm。

◆ PID控制：2回路（可组成串级回路） ◆ PID自整定  ◆手/自动无扰动切换◆ 万能输入信号  ◆全中文操作界面    ◆ 数据快速追忆 ◆
