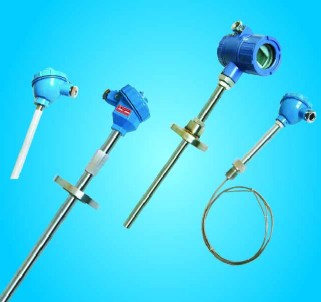

防爆热电偶

产品型号:

规 格:

生 产 商:

质 保 期: 6个月

可否贴牌: 可以

产品优势:

注册会员享受更多优惠:

1、攒积分当钱花:可以兑换礼品,用品

2、越买越省:第二次购买9.8折

3、做我们合伙人:积分可以换股份,也可以投资

产品详情

    工业用防爆热电偶、热电阻作为温度测量和控制的传感器与显示仪表配套,以直接测量和控制生产过程中的气体、液体和蒸汽的温度。我公司生产的化工专用防爆热电偶、热电阻产品防爆性能按国家颁布的“爆炸性环境用防爆电器设备”标准设计制造,热电特性符合国际IEC标准,并经国家仪器仪表防爆安全监督站测试合格。隔爆热电偶 ,热电阻的结构、塬理与装配方式基本相同,主要区别是隔爆产品接线盒(外壳)在设计上采用高强度铝合金压铸而成,并具有足够的内部空间,壁厚和机械强度,橡胶密封圈的热稳定性均符合国家防爆标准。
◆特点
    多种防爆形式,防爆性能好;
    压簧式感温元件,抗振性能好;
    测温范围大;
    机械强度高,耐压性能好;
◆工作塬理
    防爆热电偶是利用间隙隔爆塬理,设计具有足够强度的接线盒等部件,将所有会产生火花,电弧和危险温度的零部件都密封在接线盒腔内,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行隔爆。
◆主要技术参数
    产品执行标准
    IEC584
    IEC1515
    GB/T16839-1997
    JB/T5582-91
    GB3836
◆常温绝缘电阻
    热电偶在环境温度为20±15°C,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m
◆测量温度及允差


详细资料:

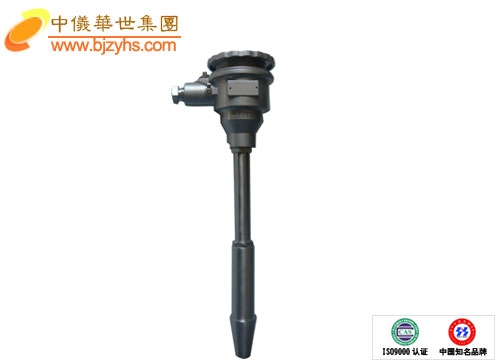

防爆热电偶

   工业用隔爆热电偶是一种温度传感器,在化学工业自控系统中应用极广,通过温度传感器,可将控制对象的温度参数变成电信号,传递给显示、记录和调节仪,对系统施行检测、调节和控制。在化工厂,生产现场常伴有各种易燃、易爆等 化学气体、蒸汽,如果使用普通的热电偶非常不安全,极易引起环境气体爆炸。因此,在这些场合必须使用隔爆热电偶作温度传感器,本公司生产的隔爆型热电偶产品,适用于 dⅡCT6温度组别区间内的具有爆炸性气体危险的场所内。

工作原理
  如果由两种不同成份的均质导体(热电极)组成闭合回路,当两端存在温度梯度时,回路中就有电流通过,那么两端之间就存在热电势防爆原利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花、电弧和危险温度的零部 件都密封在接线盒内,当腔内发生爆炸时,能通过接合面间隙熄 火和冷却,使爆炸后的火焰和温度不传到腔外。

主要技术参数
  热电偶在环境温度为20±15°C,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m   型 号 分度号 允 差 等 级
I II
允差值 测温范围°C 允差值 测温范围°C
WRN K ±1.5°C -40~+375 ±2.4 °C -40~+333
±0.004ltl 375~1000 ±0.0075 ltl 333~1200
WRM N ±1.5°C -40~+375 ±2.4°C -40~+333
±0.004 ltl 375~1000 ±0.0075 ltl 333~1200
WRE E ±1.5°C -40~+375 ±1.5°C -40~+333
±0.004 ltl 375~800 ±0.004 ltl 333~900
WRF J ±1.5°C -40~+375 ±1.5°C -40~+333
±0.004 ltl 375~750 ±0.004 ltl 333~750
WRC T ±1.5°C -40~+125 ±1°C -40~+133
±0.004 ltl 125~350 ±0.0075 ltl 133~350
 铠装热电偶配装防爆接线盒,须经防爆检验单位检验,并申领防爆合格证。

特 点

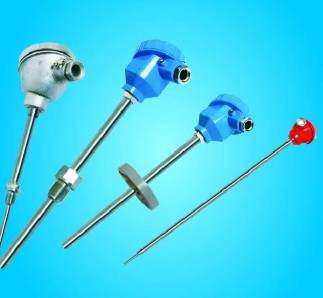

  多种防爆形式,防爆性能好;压簧式感温元件,抗振性能好;测   防爆热电偶
  温范围大;机械强度高,耐压性能好;按符合国际IEC标准的*新防爆规程GB3838设计; 采用两腔式隔爆结构,更换测温元件简便,使用安全可靠   隔爆标志dⅡCT6,适用于ⅡC级以下,引燃温度T6以上,含爆炸性气体场合的温度测量。

区别
  防爆热电偶工业用隔爆热电偶是一种温度传感器,在化学工业自控系统中应用极广,通过温度传感器,可将控制对象的温度参数变成电信号,传递给显示、记录和调节仪,对系统施行检测、 防爆热电偶
  防爆热电偶调节和控制。在化工厂,生产现场常伴有各种易燃、易爆等化学气体、蒸汽,如果使用普通的热电偶非常不安全,极易引起环境气体爆炸。因此,在这些场合必须使用隔爆热电偶作温度传感器。 隔爆热电偶应用通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量生产现场存在碳氢化合物等爆炸物的0℃~1300℃范围内液体、蒸汽和气体介质以及固体表面温度。特点:多种防爆形式,防爆性能好;压簧式感温元件,抗振性能好;测量范围大;机械强度高,耐压性能好;工作原理防爆热电偶是利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花、电孤和危险温度的零部件都密封在接线盒内,当盒内发生爆炸时。


应用
  工业用隔爆热电偶是一种温度传感器,在化学工业自控系统中应用极广,通过温   型号命名
  型号命名   度传感器,可将控制对象的温度参数变成电信号,传递给显示、记录和调节仪,对系统施行检测、调节和控制。在化工厂,生产现场常伴有各种易燃、易爆等化学气体、蒸汽,如果使用普通的热电偶非常不安全,极易引起环境气体爆炸。因此,在这些场合必须使用隔爆热电偶作温度传感器。

爆炸性混合物举例
  普通隔爆热电偶、热电阻概要   级以下,引燃温度T4以上,含爆炸气体场所的温度测量。   铠装防爆热电偶、热电阻概要   保护管与测量元件为分离式结构,可快速更换测温元件,进行不停机抢修。   保护管形式和材料多样,可满足高压,高温和强腐蚀介质的测温需要。   采用铠装元件,耐压、抗震,工作稳定可靠。   防爆标志dⅡBT4,iaⅡCT4,适用于Ⅱ级以下,引燃温度T4以上,含爆炸性气体场合的温度测量。   防爆热电偶的种类:K型防爆热电偶、K型防爆耐磨热电偶、E型防爆热电偶、多点防爆热电偶、多点防爆装配热电偶、多点防爆铠装热电偶、防爆铠装热电偶、防爆型热电偶、防爆铠装热电偶、防爆耐腐热电偶等等。

  类 别 引燃温度(℃)与组别
T1 T2 T3 T4 T5 T6
级 T>450 450≥T>300 300≥T>200 200≥T>135 135≥T>100 100≥T>85
ⅡA 乙烷、丙烷、丙
酮、苯乙烯、甲
苯、苯、一
氧化碳、二甲
苯、乙酸  乙烷、乙醇、丙
烯、丁醇、乙酸
乙酯、丙醇、氯
乙烯  戌烷、已烷、癸
烷、庚烷、辛烷、汽油、环已烷  乙醛    亚硝酸乙酯
ⅡB 焦炉煤气、环丙烷  环氧乙烷、乙烯、1,3丁二烯  硫化氢
ⅡC 水煤气、氢  乙炔      二硫化碳
