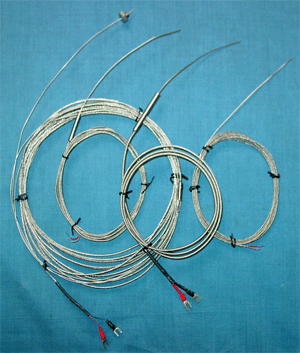

微细铠装热电偶

产品型号:

规 格: 各种规格

生 产 商: 中仪华世

质 保 期: 2年

可否贴牌: 可以

产品优势:

注册会员享受更多优惠:

1、攒积分当钱花:可以兑换礼品,用品

2、越买越省:第二次购买9.8折

3、做我们合伙人:积分可以换股份,也可以投资

产品详情

 微细铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点,它和工业用装配式 热电偶一样,作为测量温度的变送器,通常和显示仪表、记录仪表和电子调节器配套使用,同时亦可作为装配式热电偶的感温元件.它可以直接测量名种生产过程中从 0~800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。 适用于狭小且须弯曲场所的温度测量与控制。是化工化纤、制药等行业不可缺少的测量温度装置

技术资料

工作原理:   ◇两种不同成份的导体两端经焊接,形成回路,直接测温端叫工作端,接线端子端叫冷端,也称参比端。当工作端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就会指示出热电偶所产生的热电动势的对应温度值。   ◇铠装热电偶的热电动势将随着测量端温度升高而增长,热电动势的大小只和热电偶导体材质以及两端温差有关,和热电极的长度、直径无关。   ◇铠装热电偶的结构原理是,是由导体、高绝缘氧化镁、外套 1Cr18Ni9Ti不锈钢保护管,经多次一体拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构,并配以各种安装固定装置组成。   ◇铠装热电偶分绝缘式和接壳式两种。   主要技术参数   ◇精度等级:I级或II级   ◇公称直径:Φ1.0 ,Φ0.5   ◇弯曲直径:R≥5D   ◇公称压力:常压   ◇铠装热电偶热响应时间: 在温度出现阶跃变化时,热电偶的输出变化至相当于该阶跃变化的50%所得的时间称为热响   应时间,用τ0.5表示。   ◇绝缘电阻: 当周围空气温度为 20±1.5℃,相对湿度不大于80%时,绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表的规定。   ◇可挠度: 铠装热电偶的可挠曲率半径不小于其外径的5倍。   ◇铠装热电偶外径d≤¢5mm,并有防溅式或防水接线盒的产品,用户在安装时请注意,热电偶露出设备部份必须加装支架等辅助支承,增加刚度,确保坚固,防止接线盒来回摇振,损坏热电偶。   安装固定形式   ◇固定装置是供用户安装用。除了无固定装置产品外,铠装热电偶固定装置有:固定卡套式、 可动卡套式、固定法兰、可动法兰四种结构形式。固定卡套式供用户一次性固定,可动卡套式用户可多次固定。   铠装热电偶自由端(接线盒)形式   ◇接线盒供连接热电偶的自由端和显示仪表之用,目前有简易式、防溅式、防水式、手柄式、小接线盒式、补偿导体式多种结构形式。   ◇带补偿导线式   ◇防溅式   ◇防水式   ◇手柄式   ◇小接线盒式      主要技术参数        精度等级: I 级或 II 级        公称直径:Φ1        弯曲半径: R ≥ 5D        公称压力:常压        型号及规格

型号

分度号

测温范围

热响应时间

保护管材料

规格

WRNK-191S

K

0~600

<3S

1Cr18Ni9Ti

100*800
200*800
300*800
500*800
750*800
